一、扇形钢格栅相关介绍：

    扇形钢格栅是钢格栅的一种表现形式，一般归属于异型钢格栅的分类中。扇形钢格栅一般应用于电厂烟囱、脱硫塔平台、罐体等的外围承载平台使用。具有承载力大、外形美观、安装坚固耐用的特点。

   扇形钢格栅的制作和普通的平台钢格栅的制作方法是一样的，只是多出了一个按照形状切割包边的过程。扇形钢格栅的价格略高于普通的钢格栅，原因在于钢格栅厂把切割掉的部分计算在了扇形钢格栅的成本中去了。

                                         相关扇形钢格栅制作实例：

 二、扇形钢格栅面积计算公式：

    说起扇形钢格栅的价格，就不能不说一下它的相关计算方法和在CAD中的设计要求，下边就来详细说明一下。

  1、扇形钢格栅板的弧长和面积计算:

     （1）、弧长的计算公式

       弧长公式

         L = n（圆心角）* π（圆周率）* r（半径）/180

       说明: n是圆心角度数，r是半径，l是圆心角弧度。

      在半径是R的圆中，因为360°的圆心角所对的弧长就等于圆周长C=2πR，所以n°圆心角所对的弧长为l=n°πR÷180°。

      （2）、扇形的面积计算

      扇形是与圆形有关的一种重要图形，其面积与圆心角（顶角）、圆半径相关，圆心角为n°，半径为r的扇形面积为n/360*πr^2。如果其顶角采用弧度单位，则可简化为1/2×弧度×半径平方。

      扇形还与三角形有相似之处，上述简化的面积公式亦可看成：1/2×弧长×半径，与三角形面积：1/2×底×高相似。

     公式S扇=（lR）/2 （l为扇形弧长）

     S扇=（n/360）πR^2 （n为圆心角的度数,R为底面圆的半径）

     S扇=（αR^2）/2（α为圆心角弧度）

 2、 扇形钢格栅在CAD设计中的几种方案：

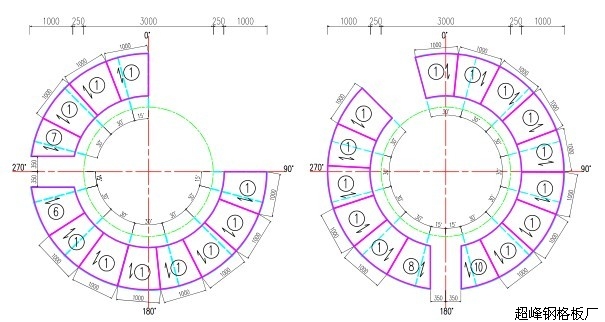

                                                                    方案一

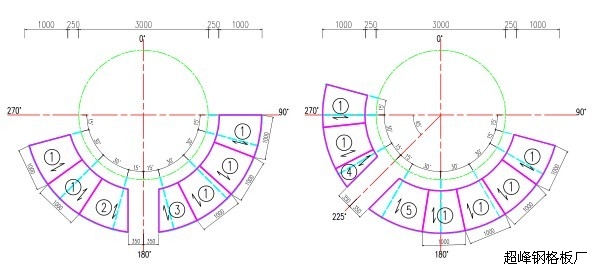

                                                                    方案2
