钢格栅板承载力图

钢格栅板承载力图

    钢格栅板的承重能力在钢格栅板标准YB/T4001.1-2007 中有明确的规定，只有完全按照承载能力并结合实际使用场合才能选出合适的钢格栅板规格。下边把钢格栅板的承重力公式和查询表列出供大家参考选型。

    钢格栅板承重力计算公式：

    钢格板安全荷载与挠度的计算

      E1  均布荷载与挠度的关系
     Dmax=5QL^4/384EJ ………………(E1)(^4表示4次方，下同）
式中：

     q -----荷载集度， ，kN/m；
     E -----弹性模量，碳钢 kN/m2；
     J -----惯性矩，对平面型扁钢 ， mm4。
    对平面型扁钢，简化成如下经验公式：
    Dmax=744.05(Pu+Po)BL^4/BT^3  ………………(E2）
   式中： D ----- 变形挠度，mm；
      PU ----- 外加均布荷载，kN/m2；
      P0 ----- 钢格板自重，kN/m2；
      L ----- 跨距，m；
      B ----- 负载扁钢中心距，mm；
      b ----- 负载扁钢厚度，mm；
      t ----- 负载扁钢宽度，mm。

  对于平面型扁钢，简化成如下经验公式：
  Dmax=BL^3/bT^3(1190PL+744.05PoL) ………………(E4)
式中：PL ----- 外加线荷载， kN/m；
     其他与E2相同

由于计算过于繁琐，实际应用中我们采用查表的方法解决，表格在国标的附录中

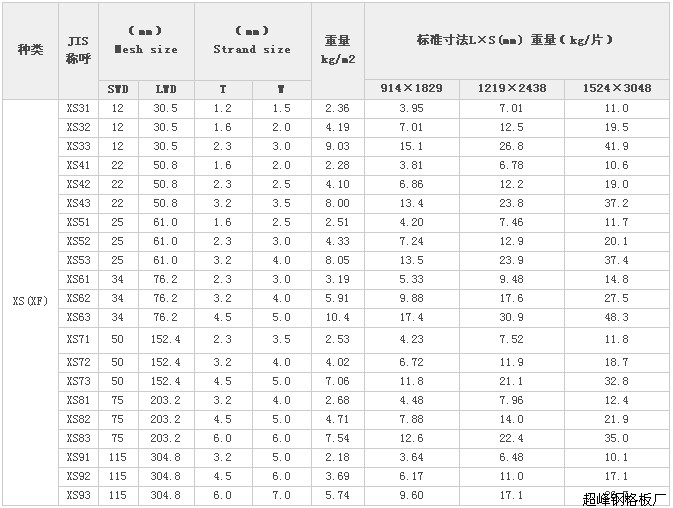

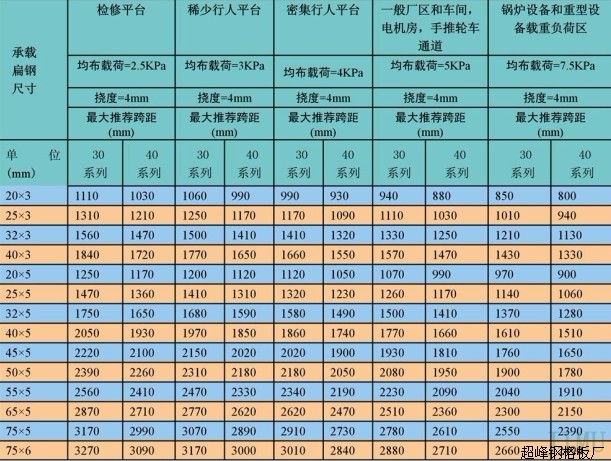

钢格栅板承载力图标如下：

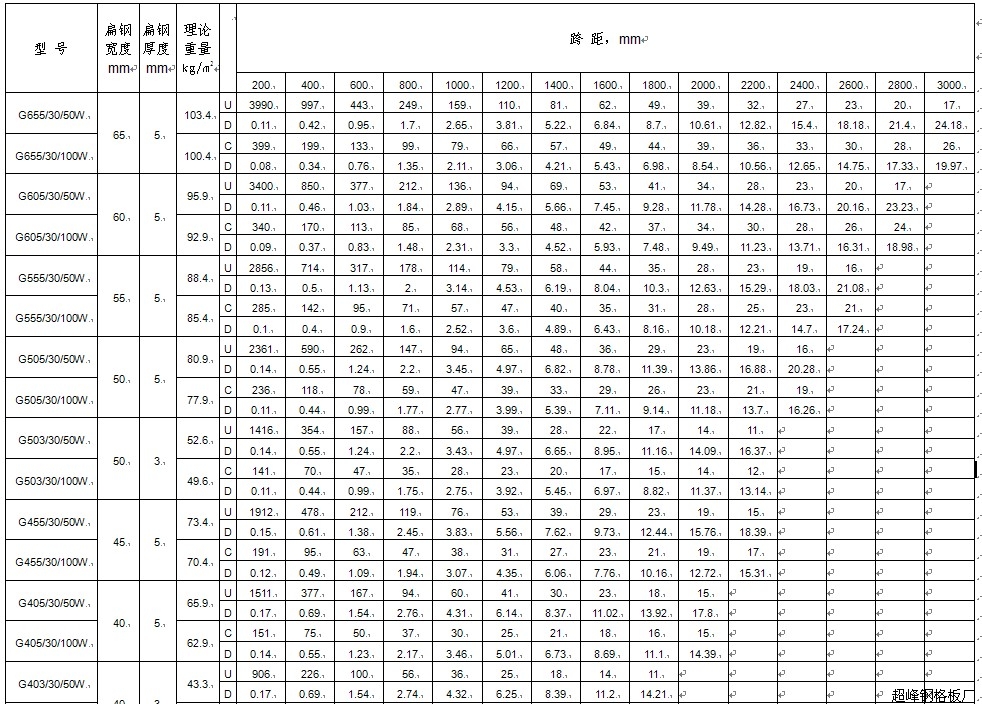

   根据上边的跨度，结合选型的钢格栅板规格，我们就能得出均布的钢格栅板承载力。

下边举例说明一下：

    如：G403/30/50,在200mm的跨度情况下，"U“数值为906KN，1KN=102KG，那我们聚能得出其钢格栅板承载力为：906*102/1000=92.41吨。当然这是理论状态下的载重量，具体的要看具体的情况来定。
