钢格板在平台钢结构工程中的应用及要求

钢格板在平台钢结构工程中的应用及要求

   钢格板在钢结构平台上进行铺设时，首先要搞清楚钢格板的铺设方向，这一点在采购钢格板时就要跟生产厂家确定好。扁钢方向应该在支撑钢梁-也就是称重量上，如果扁钢方向弄错，生产的钢格板也就不能使用了。

   钢结构渠道构件的接头，选用焊接装置，凡有门孔、丈量孔、阀门、调查孔、打焦孔、主蒸汽管道的蠕变监督段、位移指示器等处都有操作修理渠道，渠道选用刚性杰出的防滑钢格栅板，挡脚板高度不小于100毫米，首要扶梯选用炉前两边会集安置，方向应共同，倾角宜选用45度，踏步选用防滑钢格栅板。

施工程序：

一、钢格板装置

   1、将钢格栅板固定在相应的渠道布局上，关于直接铺在锅炉钢布局上的格栅板，要依照层次挑选出所需求的不一样标准尺度的格栅板，并按层次叠在一同，以便别离吊到各布局上去。

   2、钢格栅板铺设时，按图纸需求将不一样标准尺度的栅格铺设在相应布局（或布局）上，然后调整栅格使其距离均匀再进行施焊固定，不宜随铺随焊。格栅板支垫处的平面，应笔直平坦，其差错应在0．5mm范围内。

   3、钢格栅板装置前应进行平坦，确保和支垫处平面共同，不致发生支垫不严。格栅板在现场拼接中，应坚持悉数格栅处在同一直线上，其弯曲度应在1‰的范围内。同一区域，格栅板铺设方向应共同。

   4、对因与柱梁布局相碰而需求切开的部位，在切开有些网格后应按图纸需求进行加强。格栅板放置应平稳无翘曲，焊接结实,。

二、钢格栅板上管道开孔：
     1）开孔方式：
         栅格板上的开孔方式分两种：圆形开孔和方形(椭圆)开孔。关于排管原则上选用方形(椭圆)开孔，关于单管可一致为圆形或方形开孔。

     2）开孔关联参数丈量
　　　在施工中，实践参数丈量(图纸数据)直接影响到格栅板装置尺度能否精确。需求格栅板开孔的基准点和管道装置的基准点共同，丈量管道的实践外径误差±10mm。

     3）开孔划线需求
　　　依据基准点、图纸尺度划出开孔的详细方位，在画线过程中要考虑到管子热胀大、保温余量。

     4）开孔详细施行需求
　　　格栅板外表通常为镀锌，依据划线方位选用机械切开，且使施工面平坦、光亮，易于下一步的施工；当开孔一致为圆形(或方形)时，其半径(或边长／2)按下列标准履行。
　　　a)管道直径Φ<50mm，格栅板开孔半径R=Φ/2+δ1+δ2+30。注：①—管子外径，单位mm；δ1—保温厚度，单位mm；δ2—管子热位移量，单位mm。
　　　b)管道直径219>Φ≥50mm，格栅板开孔半径R=Φ/2+δ1+δ2+50。
　　　c)管道直径Φ≥219mm，格栅板开孔半径R=Φ/2+δ1+δ2+65。
　　　d)设备管道装置贯穿栅格渠道需切开渠道时,切开孔要标准,有保温的管道要予留保温及胀大量,切开后的圆孔用扁铁煨圆焊好,确保技术漂亮。


三、开孔后处置
　　　1、切开后的格栅板内环焊扁钢，加固格栅板，保证其强度，坚持全体技术漂亮。格栅板开孔边际的扁钢高度应共同共同，且下部与格栅板下部平齐。
　　　2、对安装好的扁钢进行打磨除锈，除锈通常选用电动除锈，除锈完毕后，刷两道底漆、两道面漆，油漆色彩要和格栅色彩根本共同。

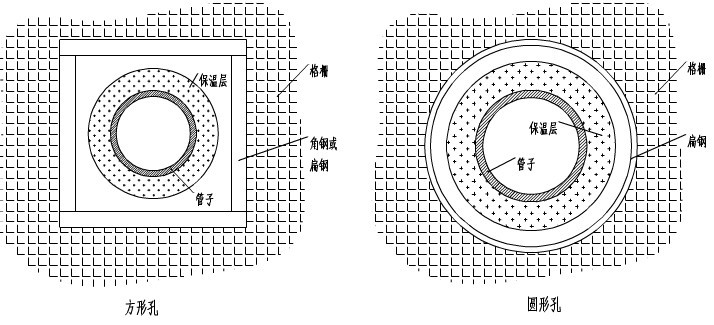

         3、管道穿渠道处要进行封边处置，关闭技术漂亮共同并便于管道的保温文胀大。通常小径或中径管道及成排管制可做成方形孔，大径管道应做成圆形孔。如图：

四、梯子装置

   1）楼梯踏板装置应均匀平坦，在梯踏板上加防滑条并在上、下加二级踏板加警示板。
   2）楼梯及渠道立柱装置需求
       a) 栏杆柱子笔直误差≤3mm，栏杆柱距：间隔均匀、契合描绘。
       b) 立柱装置时先将根部点焊，用铁水平找笔直后再焊牢。同一直线上的立柱应先装置两头的两根，然后在这两根立柱之间拉一钢丝，作为其它立柱的基准，以确保一切立柱在同一直线上。
       c) 一切立柱之间的间隔应尽量作到共同。
       d) 梯子两边立柱应在对称的方位上装置。
